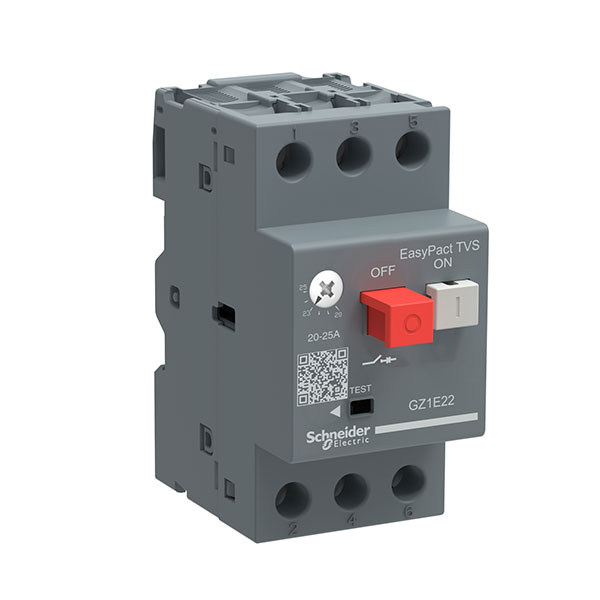

CB bảo vệ động cơ TVS-GZ1 là gì?
CB bảo vệ động cơ TVS-GZ1 Schneider dòng sản phẩm mới của series EasyPact TVS có chức năng điều khiển bảo vệ động cơ có công suất đến 15kW khi quá áp. CB bảo vệ động cơ TVS-GZ1 Schneider – bộ ngắt mạch nhiệt từ 3 cực được tích hợp relay nhiệt để bảo vệ quá tải hoặc mất pha động cơ. TVS-GZ1 gia cố chắc chắn, đảm bảo an toàn với lớp vỏ cách điện đến 400V để bảo vệ và kiểm soát tốt động cơ.
Thiết bị còn có khả năng chống sốc, chống rung đạt các tiêu chuẩn quốc tế IEC 60068-2-27/IEC 60068-2-6. Hơn nữa nó còn có thể hoạt động tốt trong môi trường nhiệt độ cao khắc nghiệt đến 960 độ C.
TVS-GZ1
Đặc điểm nổi bật
TVS-GZ1 được thiết kế để kết nối bằng kẹp vít, thiết bị đầu cuối. Kỹ thuật này đảm bảo kẹp an toàn, vĩnh viễn và bền, có khả năng chống lại môi trường khắc nghiệt, rung động và tác động và thậm chí là hiệu quả hơn khi dây dẫn không có đầu cáp được sử dụng. Mỗi kết nối có thể mất hai dây dẫn độc lập.
Các yếu tố nhiệt (bảo vệ quá tải) bao gồm bù tự động cho các biến đổi nhiệt độ môi trường xung quanh. Dòng hoạt động định mức của động cơ được hiển thị bằng một nút hiển thị. TVS-GZ1 có thể dễ dàng cài đặt trong bất kỳ độ chính xác nào khi gắn vít hoặc gắn đường ray đối xứng, không đối xứng hoặc kết hợp.
Thông số cơ bản
- Kích thước: 44,5 mm.
- Với dải dòng điện cài đặt vào khoảng 0.1 – 32A.
- Công suất động cơ (kW) 0.06 - 15, số cực là 3 cực cùng tần số 50/60 Hz, bao gồm loại 1P, 2P, 3P.
- Tổng công suất tiêu hao trên mỗi cực: 2,5 W.
- Độ bền cơ học và độ bền điện với số lần đóng cắt cao tới 100.000 lần giúp cho người sử dụng an tâm sử dụng lâu dài, tiết kiệm được chi phí bảo trì và thay mới.
- Khả năng cắt dòng ngắn mạch Icu (kA) tại 400/415V: 10kA, 15kA, 100kA.
- Điện áp hoạt động định mức Ue AC: 230 - 690V.
- Điện áp chịu xung định mức Uimp 6 kV.
- Nhiệt độ không khí xung quanh thiết bị: -60 – 80 độ C.
- Nhiệt độ hoạt động: -20 – 70 độ C.
- Độ cao hoạt động tối đa: 2000 m.
ƯU ĐIỂM:
Bảo vệ động cơ có công suất lên đến 15kW
Khả năng cắt dòng ngắn mạch đến 100kA
Đáp ứng tiêu chuẩn IEC 947-2 và 947-4-1
Dòng bảo vệ từ 0.1A-32A với kích thước 44.5mm
Ứng dụng cho nhiều máy móc: băng tải, máy bơm
Ứng dụng của Motor CB – CB TVS-GZ1 Schneider:
CB GZ1 ứng dụng phổ biến trong các công trình, hệ thống hoặc trong các nhà máy sản xuất có môi trường hoạt động khắc nghiệt, có độ ẩm, bụi bặm hoặc độ ăn mòn cao.
Những môi trường này có thể kể đến như điện dân dụng, điện công nghiệp và cơ sở hạ tầng, các tòa cao ốc và hệ thống chung cư cao cấp. Chưa kể nó còn sử dụng trong một số máy móc đơn giản như hệ thống HVAC, băng tải, máy phát, máy dệt, bơm.
