Relay trung gian hay còn được gọi là rơ le điện là một công tắc điện sử dụng một nam châm điện để vận hành cơ khí công tắc nhưng nguyên lý vận hành khác cũng được sử dụng. Relay trung gian được sử dụng khi cần kiểm soát được mạch điện bằng một tín hiệu công suất thấp. Các rơ le được sử dụng như một mạch điện báo đường dài với vai trò bộ khuếch đại.
Relay trung gian được sử dụng rộng rãi được dùng để trao đổi điện thoại và các máy điện toán với vai trò điều hành mạch lôgic. Rơ le được sử dụng có thể xử lý công suất cao cần thiết để trực tiếp kiểm soát một động cơ điện hoặc mức tải khác được gọi là một contactor.
Relay RXM Schneider được thiết kế có kích thước nhỏ gọn, phạm vi cung cấp điện áp từ 3A đến 12A. Tích hợp cờ báo trạng thái tiếp điểm, đèn Led báo trạng thái của relay, nút ấn tự nhả để thử tiếp điểm (có sẵn). Cầu đấu chung các cuộn coil giúp tiết kiệm thời gian đấu nối, module bảo vệ chống sốc dòng điện.
Đặc điểm Schneider RXM Relay
- Rơ le trung gian Schneider RXM series cung cấp dòng điện từ 3A đến 12A
- Nút ấn tự nhả để thử tiếp điểm (có sẵn)
- Đèn Led báo trạng thái của relay (theo loại)
- Tích hợp cờ báo trạng thái tiếp điểm (có sẵn)
- Các module bảo vệ sốc dòng điện
- Cầu đấu chung các cuộn coil giúp tiết kiệm thời gian đấu nối
- Rơ le trung gian RXM Series Schneider được ứng dụng trong ngành thép, sản xuất linh kiện điện tử, giấy, gỗ, nhựa, sản xuất hàng tiêu dùng,.....
Thông số cơ bản
- Là dòng relay kiếng cơ bản phổ biến nhất với dòng điện từ 3A-12A.
- Điện áp coil 12 VDC - 240 VAC.
- Loại tiếp điểm: 2 C/O
- Điện áp: 24V AC

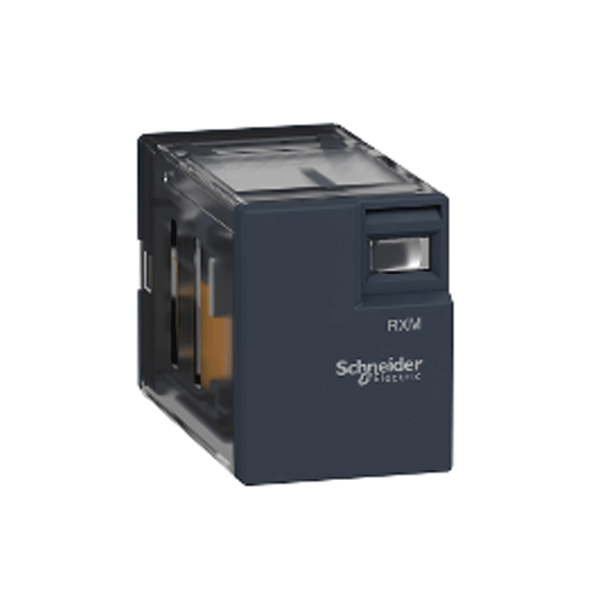

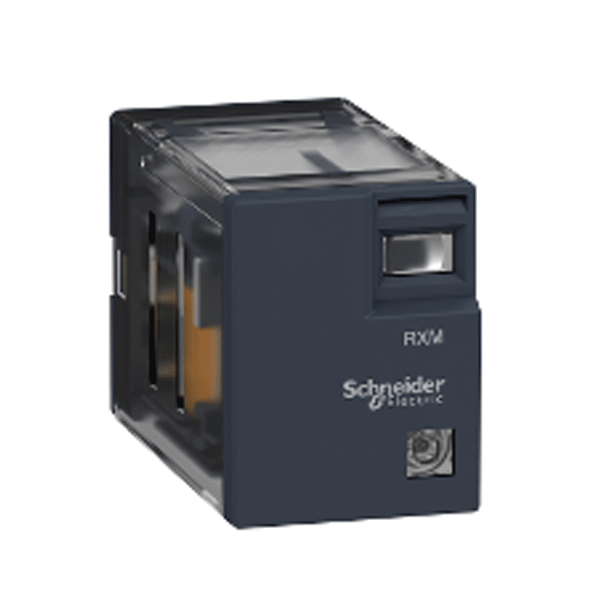

Cấu tạo Relay RXM Schneider
1, 12 relay có 2 tiếp điểm C / O, 10 relay có 3 tiếp điểm C / O, 6 relay có 4 tiếp điểm C / O và 3 relay cấp thấp A có 4 tiếp điểm C / O. Tất cả các relay này có cùng kích thước.

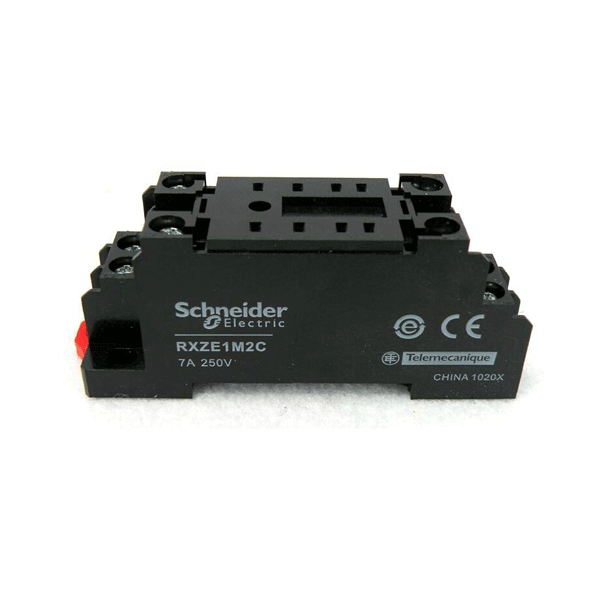

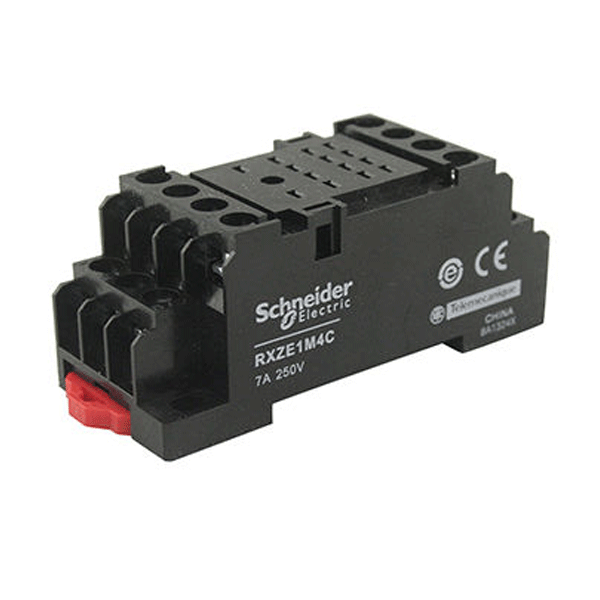

2, Ổ cắm với thiết bị đầu cuối hỗn hợp hoặc riêng biệt.
3, Các mô-đun bảo vệ (diode, mạch RC hoặc varistor).
4, Một kẹp kim loại cho tất cả các ổ cắm.
5, Một kẹp nhựa cho tất cả các ổ cắm.
6, Một jumper bus 2 cực có thể được sử dụng trên các ổ cắm với các đầu nối tiếp xúc riêng biệt để đơn giản hóa hệ thống cáp khi tạo liên kết đẳng thế giữa các đầu nối cuộn.
7, Lắp đặt kiểu Clip-in cho tất cả các ổ cắm ngoại trừ RXZ E2M114.
Công dụng
Làm nhiệm vụ trung gian chuyển tiếp mạch điện cho một thiết bị khác. Ví dụ: Bộ bảo vệ tủ lạnh, khi điện yếu thì rơle sẽ ngắt điện không cho tủ làm việc. Khi điện khoẻ sẽ cấp điện bình thường. Chúng được tích hợp trong hầu hết các loại bảng mạch điện tử điều khiển. Có vai trò làm cầu nối tín hiệu giữa phần module điều khiển và các thiết bị đóng cắt.
Ứng dụng
Hiện nay, rờ le trung gian Schneider được sử dụng để kiểm soát và giám sát các mạch điện trong tất cả các tòa nhà cao tầng như trung tâm thương mại, chung cư, máy móc trong công nghiệp.
- Dùng trong hệ thống mạch điện hoặc điện tử để điều khiển trong kết nối tín hiệu với các thiết bị được dễ dàng hơn.
- Sử dụng trong hệ thống các tòa nhà thường dùng điều khiển đóng ngắt chiếu sáng, cửa cuốn, cửa cảm ứng...
- Trong hệ thống HVAC, PLC thường dùng đóng mở quạt, van nước...
- Được ứng dụng rộng rãi trong nhà máy, xí nghiệp, kho, xưởng….
