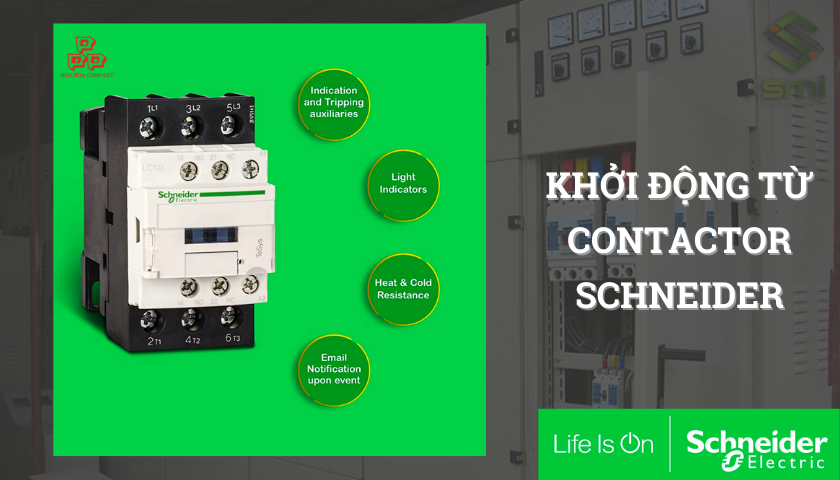

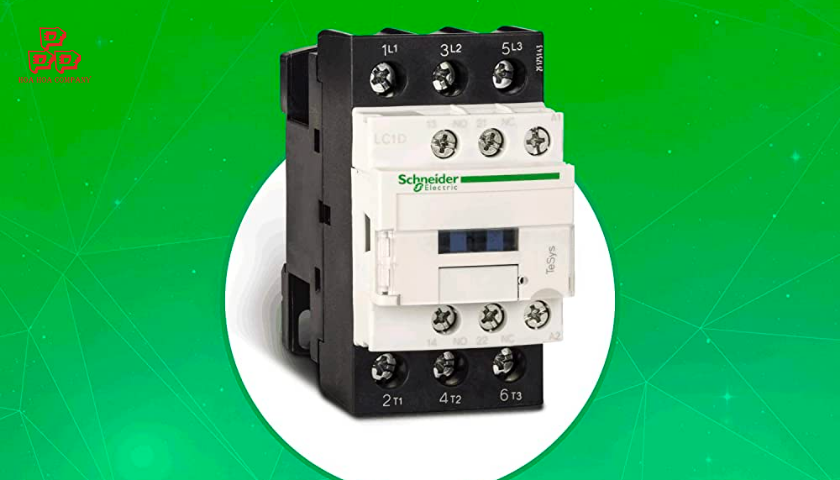

Khởi động từ contactor Schneider là thiết bị điện đặc biệt quan trọng trong hệ thống điện. Contactor Schneider có thể điều khiển các thiết bị như động cơ, tụ bù, hệ thống chiếu sáng,... thông qua nút nhấn, chế độ tự động hoặc điều khiển từ xa.

Trong bài viết này, chúng ta sẽ sẽ cùng tìm hiểu kĩ hơn về cấu tạo và các thông số cơ bản của khởi động từ contactor đến từ Schneider Electric.

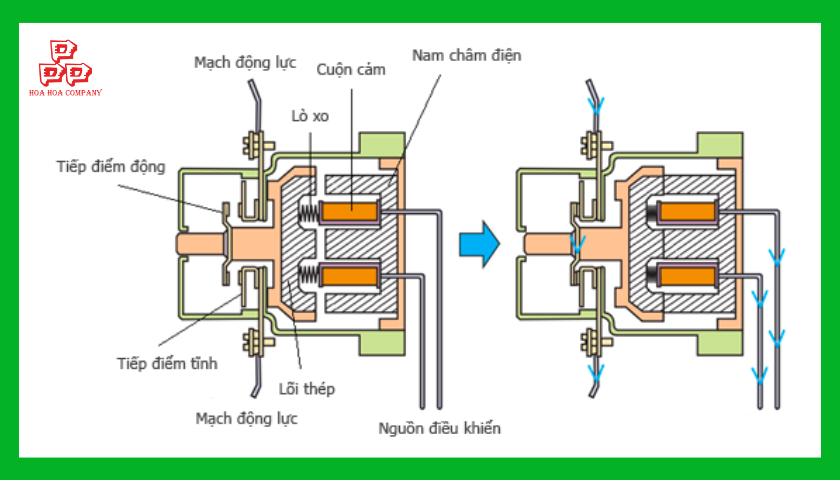

 Cấu tạo của khởi động từ contactor

Khởi động từ contactor bao gồm 3 bộ phận chính:

Nam châm điện

  • Nam châm điện gồm có 4 chi tiết:
  • Cuộn dây dùng tạo ra lực hút nam châm.
  • Lõi sắt gồm phần cố định và phần nắp di động. Lõi thép nam châm có thể có dạng EE, EI hay dạng CI.
  • Lò xo tác dụng đẩy phần nắp trở về vị trí ban đầu.

Hệ thống dập hồ quang

Khi contactor Schneider chuyển mạch, hồ quang điện sẽ xuất hiện làm các tiếp điểm bị cháy và mòn dần. Vì vậy cần dập hồ quang đặt cạnh bên hai tiếp điểm tiếp xúc nhau, nhất là ở các tiếp điểm chính của khởi động từ contactor.

Hệ thống tiếp điểm

Hệ thống tiếp điểm gồm:

  • Tiếp điểm chính: Có khả năng cho dòng điện lớn đi qua. Tiếp điểm chính là tiếp điểm thường hở đóng lại khi cấp nguồn vào mạch từ của khởi động từ contactor trong tủ điện làm mạch từ hút lại.
  • Tiếp điểm phụ: Có khả năng cho dòng điện đi qua các tiếp điểm nhỏ hơn 5A. Tiếp điểm phụ có hai trạng thái: Thường đóng và thường mở.
  • Tiếp điểm thường đóng là loại tiếp điểm ở trạng thái đóng khi cuộn dây nam châm trong contactor Schneider ở trạng thái nghỉ (không được cung cấp điện). Tiếp điểm này mở ra khi khởi động từ contactor ở trạng thái hoạt động. Ngược lại là tiếp điểm thường mở.
  • Như vậy, hệ thống tiếp điểm chính thường được lắp trong mạch điện động lực, còn các tiếp điểm phụ sẽ lắp trong hệ thống mạch điều khiển của contactor Schneider.

=> Tham khảo thêm: Contactor là gì? Địa chỉ phân phối contactor uy tín, chính hãng

Các thông số cơ bản của khởi động từ contactor

Điện áp định mức của contactor

  • Điện áp định mức của khởi động từ contactor (Uđm) là điện áp đặt trên hai cực của mạch dẫn điện chính của contactor sao cho mạch từ hút lại.
  • Cuộn dây hút có thể làm việc bình thường ở điện áp trong giới hạn (85 - 105)%.. Thông số này được ghi trên nhãn đặt ở hai đầu cuộn dây Contactor Schneider, có các cấp điện áp định mức: 110V, 220V, 440V một chiều và 127V, 220V, 380V, 500V xoay chiều.

Dòng điện định mức của contactor

  • Dòng điện định mức của contactor Schneider (Iđm) là dòng điện định mức đi qua tiếp điểm chính khi đóng mạch điện phụ tải. Với giá trị này của dòng điện, mạch dẫn điện chính của khởi động từ Schneider không bị phát nóng quá giới hạn cho phép.
  • Dòng điện định mức của contactor Schneider hạ áp thông dụng có các cấp là: 10A, 20A, 25A, 40A, 60A, 75A, 100A, 150A, 250A, 300A, 600A.

Khả năng cắt và khả năng đóng của contactor

  • Khả năng cắt của khởi động từ contactor được đánh giá bằng giá trị dòng điện ngắt, mà ở giá trị đó, contactor có thể tác động ngắt thành công khỏi mạch điện. Thường giá trị này bằng từ 1 đến 10 lần dòng điện định mức với phụ tải điện cảm.
  • Khả năng đóng: Contactor điện xoay chiều dùng để khởi động động cơ điện cần phải có khả năng đóng từ 4 đến 7 lần Iđm.

Tuổi thọ của contactor

Tuổi thọ của khởi động từ Schneider được tính bằng số lần đóng mở, sau số lần đóng mở ấy thì contactor sẽ bị hỏng và không dùng được.

Tần số thao tác của contactor

  • Là số lần đóng cắt khởi động từ contactor trong một giờ: Có các cấp: 30, 100, 120, 150, 300, 600, 1200, 1500 lần/giờ.
  • Tính ổn định lực điện động của contactor
  • Tiếp điểm chính của khởi động từ cho phép một dòng điện lớn đi qua (khoảng 10 lần dòng điện định mức) mà lực điện động không làm tác rời tiếp điểm thì contactor có tính ổn định lực điện động.

Tính ổn định nhiệt của contactor

Khởi động từ contactor có tính ổn định nhiệt nghĩa là khi có dòng điện ngắn mạch chạy qua trong một khoảng thời gian cho phép, các tiếp điểm không bị nóng chảy và hàn dính lại.
