Rơ le nhiệt là gì? Đặc điểm, cấu tạo

Rơ le nhiệt được xem là bộ phận giúp bảo vệ các thiết bị điện trong gia đình, giúp ngăn chặn các sự cố quả tải có thể xẩy ra. Tuy nhiên không phải ai cũng biết rơ le nhiệt là gì, đặc điểm, cấu tạo và công dụng của nó ra sao. Hãy cùng Hoa Hoa đi tìm hiểu bằng bài viết dưới đây nhé!

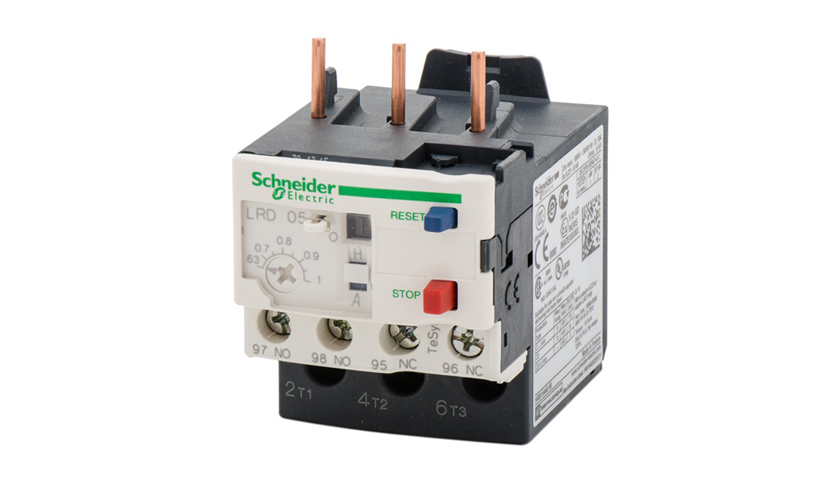

Rơ le nhiệt là gì?

Rơ le nhiệt là gì?

Rơ le nhiệt hay còn gọi là RELAY là bộ dùng để bảo vệ các mạch điện và thiết bị điện không bị hỏng khi dòng điện quá tải, tăng lên đột ngột. Rơ le nhiệt được sử dụng dòng điện xoay chiều có công suất 500V, tần số 50Hz. Có những loại lên đến 150A và 440V cho dòng điện một chiều. Rơ le có chức năng tự đóng cắt tiếp điểm nhờ sự co dãn vì nhiệt của các thanh kim loại.

Rơ le nhiệt được lắp cùng với Contactor để bảo vệ các thiết bị điện đặc biệt là động cơ điện khi quá dòng, quá tải trong quá trình hoạt động. (Chú ý: Rơ le nhiệt chỉ tác động thay đổi trạng thái tiếp điểm chứ không tự ngắt được nguồn điện do đó bắt buộc phải kết hợp với 1 thiết bị đóng cắt khác.)

Đặc điểm của rơ le nhiệt

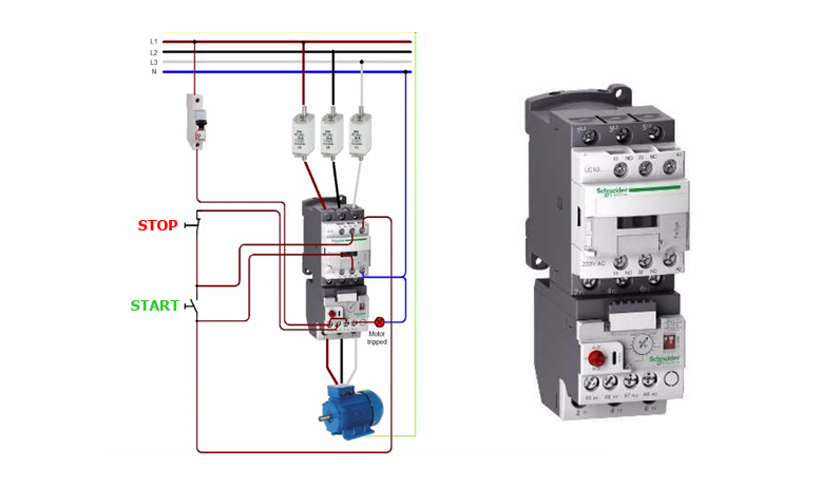

Đặc điểm của rơ le nhiệt

Rơ le nhiệt không tác động tức thời theo trị dòng điện vì nó quán tính nhiệt lớn nên cần thời gian để phát nóng. Thời gian làm việc của rơ le nhiệt từ khoảng vài giây cho đến vài phút nên không được dùng để bảo vệ ngắn mạch được. Khi lắp đặt thêm cầu chì cùng với rơ le nhiệt sẽ thêm một chức năng nữa là bảo vệ ngắn mạch.

Rơ le nhiệt được ứng dụng trong đa dạng các hệ thống điện khác nhau từ dân dụng đến công nghiệp để bảo vệ quá tải cho các thiết bị điện của nhà máy cũng như của gia đình. Trong công nghiệp, thiết bị này được lắp kèm với công tắc tơ, khởi động từ. Trong hệ thống điện, rơ le nhiệt đóng vai trò bảo vệ quá tải cho các thiết bị điện và hệ thống điện được hoạt động ổn định. Khởi động từ và rơ le nhiệt là một bộ đôi thiết bị bảo vệ chắc chắn cho toàn bộ mạng lưới điện của hệ thống.

Rơ le nhiệt hoạt động ở điện áp xoay chiều đến 500V, tần số 50Hz, có nhiều khoảng tác động từ vài trăm mA đến vài trăm A. Rơ le nhiệt của các hãng Mitsubishi, LS, Schneider, Eaton có khoảng tác động từ 0.1A đến 800A.

Cấu tạo

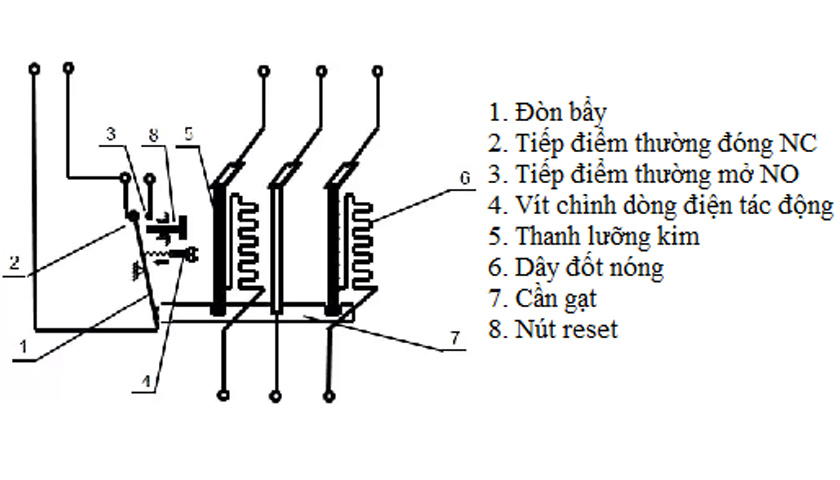

Cấu tạo của rơ le nhiệt

Về cơ bản rơ le nhiệt thường được cấu tạo bởi 8 bộ phận dưới đây:

• Đòn bẩy
• Tiếp điểm thường đóng (NC)
• Tiếp điểm thường mở (NO)
• Vít chỉnh dòng điện tác động
• Thanh lưỡng kim
• Dây đốt nóng
• Cần gạt
• Nút phục hồi (Reset)

Rơ le nhiệt hoạt đông dựa trên sự thay đổi nhiệt độ của dòng điện. Khi dòng điện quá tải sẽ phát sinh ra một nhiệt lượng lớn khiến cho tấm kim loại của rơ le bị đốt nóng dẫn tới hiện tượng bị giãn nở.

Ngoài ra rơ le nhiệt còn có thanh kim loại thứ 2 thường được làm bằng đồng thau hoặc thép crom - niken. Khi dòng điện có sự thay đổi đột ngột, nhiệt độ sẽ tác dụng lên thanh thép kép khiến nó uốn theo chiều thanh kim loại có hệ số giãn nở ít hơn. Lúc này, ta có thể sử dụng trực tiếp để dòng điện hoặc dây trở bao quanh. Độ uốn cong ít hay nhiều sẽ phụ thuộc vào độ dài và độ dày mỏng cả thanh kim loại.
